Gamma-Spektrogramme verschiedener Lebensmittel, Waldpflanzen, Handelsgüter

Gamma-Spektrometer selber basteln

Seite 6

begonnen im Mai 2018
diese WEB-Seite befindet sich im Aufbau.

Einleitung
Aufgrund Meldungen betreffend Verschmutzung unserer Umwelt durch Atomexplosionstests sowie AKW-Havarien, ist es von Interesse mal genauer hinzugucken, was in unseren Lebensmitteln, Baumaterialien und überhaupt in unserer näheren Umgebung radioaktiv los ist. Wer von radioaktiv verseuchten Lebensmitteln hört, der denkt an Fukushima. Manch einer bringt damit vielleicht auch Weißrussland oder die Ukraine in Verbindung. So haben einige Menschen von dem künstlich erzeugten Radionuklid Cäsium-137 in Waldpilzen und Wildschweinen inzwischen immerhin schon mal etwas in der Zeitung gelesen.

Selten wird berichtet das auch natürliche Radionuklide wie Radium, Thorium, Uran industiell gefördert aus den Tiefen der Erde in unverstellbar großen Mengen an die Erdoberfläche gelangen . Auch diese geraten in die Nahrungskette hinein. Sind natürliche Radionuklide erst einmal in großen Mengen auf der Erdoberfläche verteilt und werden hier oben zu einem Problem, dann ist es ein Dauerproblem. Natürliche Radionuklide sind zwar natürlich, jedoch radioaktiv sind sie trotzdem. Besonders dem Radium wird nachgesagt, es beinhaltet ein sehr hohes Risiko für die Gesundheit vieler Lebewesen der Erde. Meiner Beobachtung ist der Radiumgehalt in der Kaffeebohne eines bekannten Kaffeeherstellers inzwischen schon bei etwa 0,1 Bq/kg angekommen und in einer chinesischen Teesorte habe ich sogar schon eine Radium-Aktivität von ca. 2 Bq pro Kilogramm getrocknete Teeblätter ermittelt (1) .

Während Cäsium-137 nach einer AKW - Havarie mit einer Halbwertszeit von 30 Jahren - sogar noch während eines durchschnittlichen Menschenlebens - wieder von der Erdoberfläche verschwindet, besteht z.b. bei Radium keine Chance dazu, denn Radium hat bekanntlich eine Halbwertszeit von 1600 Jahren.

Das Gammaspektrometer
Bei einem Gamma-Spektrometer handelt es sich um ein spezielles Messgerät für radioaktive Gamma-Strahlung. Mit viel Erfahrung können mit einem solchen Gerät radioaktive Stoffe identifiziert werden.

Inzwischen gibt es Bausätze für Gamma-Spektrometer zu vergleichsweise günstigen Preisen zu kaufen. Interessant ist diese Entwicklung für den Hobbyisten. Die preisgünstigen Geräte haben jedoch ihre "Kinderkrankheiten" und Schwächen. Häufig ist eine Bausatz Elektronik zur Messung von sehr hoher Aktivität ausgelegt. Dazu wird keine sehr stabile Hochspannungsversorgung benötigt, auch Rauschen des Messverstärker stört dann wenig oder auch suboptimale Abschirmungen der Verbindungskabel sind dann kein Problem. Entsprechend sind viele solcher Hobby-Bausätze ausgelegt. Dies bedeutet , sich damit abzufinden, das Aktivitäten unterhalb etwa 300 Bq/Kg vor dem Rauschen des Hintergrundes nicht zu erkennen sind. Doch wer die technische Schwächen nachbessen kann, hat eine Chance preiswert ein anspruchsvolles Messgerät zu bauen, mit dessen Hilfe dann auch kleinere Aktivitäten verschiedener Radionuklide erkennbar werden.

Besonders beliebt und verbreitet ist dazu wohl der sog. Theremino MCA mit passendem Detektor und Software. Hier werden alle Komponenten einer modernen PC-Computer oder Laptop Ausstattung genutzt um mit minimalem Zusatzaufwand ein funktionsfähiges Gammaspektrometer zu konstruieren.
Der prinzipielle Aufbau eines solchen Gerätes ist im Internet auf verschiedenen WEB-Seiten beschrieben.

Beispiel für den Aufbau einer 3 Zoll Gamma-Spektroskopie Anlage :

http://www.opengeiger.de/DreiZollGsAnlage.pdf

DreiZollGsAnlage.pdf

Nachdem mein altes Selbstbau-Gammaspektrometer mir nicht mehr zur Verfügung steht, habe ich mir mal so ein preisgünstiges Gerät gebraucht gekauft. Das Gerät ist mit einer Scionix Natriumjodid-Szintillations-Sonde ausgestattet in Verbindung mit einem Theremino PMT Adapter , einer USB Soundkarte (Vigo-Speedlink) als AD-Wandler am Laptop und einer dazu passenden Theremino MCA
Software. Im Vergleich zu meinem alten Gerät ist es nun sehr klein und kompakt und passt problemlos neben dem Laptop auf den Tisch.

Messbehälter und Bleischirm
Als Messbehälter für die Materialproben verwende ich nun einen 160ml Behälter aus Messing.
Dieser Behälter befindet sich in einem großen Edelstahltopf (1 Liter) der mit Bleigranulat aufgefüllt und eingeschmolzen wurde. Auf diese Weise ist der kleine Behälter von einem Bleischirm umgeben. Die Sonde befindet sich über dem Behälter in einen zylinderförmigen Bleischirm. Unterhalb des Edelstahltopf befindet sich ebenfalls ein Bleischirm. Der Messingbehälter und die Sonde sind so rundum von einem Bleischirm umgeben. Diese Messgeometrie kommt für 160ml Materialproben zum Einsatz. Sollen sehr geringe Aktivitäten noch erkannt werden, dann ist eine große Menge Materialprobe (großer Behälter, z.b. 1 Liter) hilfreich oder die Messzeitspanne wird genügend verlängert, so das eine ausreichend genaue Statistik möglich wird . Mir persönlich ist die kleine Messschale mit 160ml Fassungsvermögen sehr angenehm. Zur Messung besonders geringer Aktivitäten verlängere ich die Messzeitspanne auf bis zu 20 Stunden. Diese Vorgehensweise erspart mir die weitere aufwändige Kalibrierung auf eine zweite Messgeometrie mit großen Behälter.

Bild1 : Ansicht meines Gamma-Spektrometers mit
SCIONIX HOLLAND 38 B 57 / 1.5 M - E1 - SF 194 Scintillation Detektor
Kabelverbindungen sind so weit wie möglich gekürzt.

Elektronik

Einen Schaltplan des PMT-Adapters zeigt das folgende Bild:

Bild2 : Schaltplan des PMT-Adapters

Die original Theremino PMT-Adapter Schaltung habe ich etwas modifiziert. TRIM1 wird als Präzisions Spindeltrimmer ausgelegt und der Widerstand zwischen C5 /C6 wird überbrückt. Diese kleinen Veränderungen erscheinen mir nötig damit die interne Hochspannung eine weitgehend stabile Ausgangsspannung liefern kann. Wer sich dies zutraut und genügend Erfahrung besitzt , kann den Hochspannungsgenerator (HVG) mit einem externen HVG unterstützen. Sehr gut geeignet ist die Variante eines HVG , welche für den YB-Mini-Monitor entwickelt wurde (Bild2a). Dieser hat auch für den Betrieb eines Photomultiplier eine sehr gute Spannungsstabilität und genügend hohe Leistung.

Das folgende Bild2a zeigt beispielhaft die Schaltung eines HV-Generators.
! Vorsicht diese Schaltung kann eine gefährliche Hochspannung erzeugen !
Nachbau folgender Schaltung ist nur geeignet für Personen mit Erfahrung im Umgang mit Hochspannung.
Bitte informieren Sie sich über Vorsichtsmassnahmen und Gefahren im Umgang mit Hochspannung.

Bei Veränderungen dieser Schaltung können Hochspannungen von weit mehr als 2000 Volt entstehen.
Den Kondensator C0 im HV-Output habe ich selbst zu 100 nF eingebaut und gebe in der Schaltung sicherheitshalber einen weit niedrigeren Wert an. Der Innenwiderstand dieser Hochspannungsquelle beträgt etwa 1MOhm und ist vergleichsweise sehr klein. Die Ausgangsspannung wird mittels Zenerdiode/n (Zhsp) auf einen Wert zwischen 400V bis 1500V fest eingestellt und zwar so das der eingesetzte Photomultiplier optimal funktioniert. Für einen Nachbau dieser Schaltung sind auf jeden Fall genügend Erfahrung in Hochspannungsschaltungstechnik sowie Kenntnisse über Vorsichtsmassnahmen im Umgang mit Hochspannung erforderlich. Ein Unfall mit Hochspannung kann lebensgefährlich sein.

Bild2a : HV-Generator Schaltplan

Eine Spannungsversorgung über den USB-Port des PCs schwankt oft ein wenig und beinhaltet oft Störungen aus dem Netz. Es wird eine externe Spannungsversorgung eingesetzt.

Zwei Möglichkeiten eine stabile und rauschfreie Spannungsversorgung zu bauen zeigt Bild3a/b.

Bild 3a : Beispiel für eine externe 5V-Präzisionsspannungsversorgung
In dieser Variante werden Netzstörungen über eine Erdung (Schutzleiter) abgeleitet.

Bild3b : Präzisionsspannungsversorgung ; eine Variante ohne Erdung (Quelle : http://www.opengeiger.de/DreiZollGsAnlage.pdf )

Software
Die Theremino MCA Software ist schon recht konfortabel und gestattet viele Einstellungen.

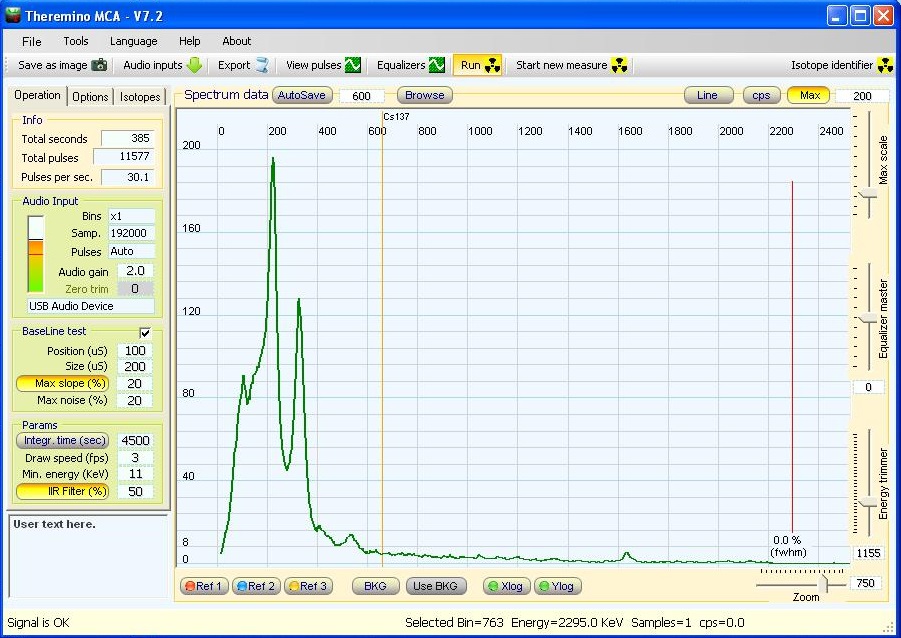

Bild4 : ScreenShot Theremino MCA Software
Dargestellt wird das Gamma-Impulshöhen-Spektrum von 5g Lutetiumoxid Lu2O3 Pulver,

Die Option "Export pulse height histogramm" speichert die gemessenen Rohdaten in eine externe
Rohdaten-Datei. (Der Name der externen Rohdaten-Datei ist in der ThereminoMCA Software beliebig wählbar.

Dies ermöglicht mir die Aufbereitung der Rohdaten mittels einer
weiteren externen Software.

Hier gibt es nun auch meine C-Programme zur Messdaten Aufbereitung :
(Download)

Meine externe Software (Download hier) bildet die externe Rohdaten-Datei
auf ein Gammafluss-Spektum Datei ( _1_spekt.txt) ab.
Die Datei " 1_spekt.txt" enthält numerisch Kurvenzüge des Gammafluss-Spektrum.
Numerische Kurvenzüge können z.b. mit einem Graph-Programm auf dem PC-Monitor sichtbar gemacht werden.
Daraufhin Per Screenshot und Copy übertragen in eine externe

Photo Painting Software
.
Diese externe Photo Painting Software erzeugt aus dem Screenshot eine Foto-Datei Beispiel (180916lu.jpg) .
Die Foto-Datei (180916lu.jpg) kann auf verschiedene Weise behandelt werden.
(Übertragung im Internet ,Inhalt der Datei kann auch auf unterschiedliche Weise optisch sichtbar gemacht werden (Beispiel siehe Bild4a) .

Bild4a: Gammafluss-Spektrum von 5g Lutetiumoxid Lu2O3 Pulver.

Im Gammafluss-Spektum sind Werte physikalischer Messgrössen ablesbar.

Kalibrierung
Die Parameter der Energie-Kalibrierung des Spektrometers
sowie Effektivität-Kalibrierung werden ermittelt, durch Messungen an einem Kalibrierpräparat aus 5g Lutetium Oxyid Pulver Lu2O3 sowie 123g Kaliumchlorid. Das Kalibrierpräparat erzeugt drei charakteristische Gamma-Peaks (205keV ; 307keV ; 1460keV) mit jeweils der gleichen Intensität (Gammafluss jeweils 225 [1/s])

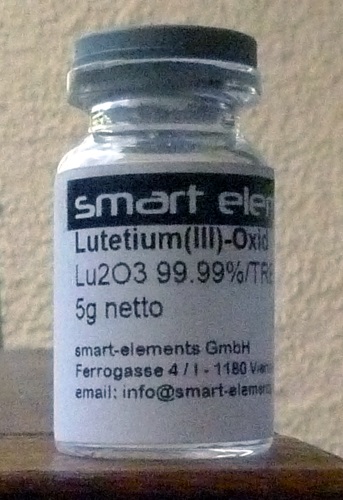

Bild5: Lutetiuoxid Lu2O3 Pulver und Kaliumchlorid KCl in Verpackung

Das Lutetiumoxid-Pulver (5g) und KCl-Pulver (123g) verteile ich dazu mittels einer radioaktiv neutralen Füllmasse homogen in die Messschale einer eingesetzten Messgeometrie. (160ml Behälter). Anhand der drei charakteristischen Gamma-Peaks (205keV ; 307keV ; 1460keV) des beschriebenen Kalibrierpräparates können dann die Einstellungen der Energiekalibrierung als auch sehr gut die Effektivitätskalibrierung des Spektrometers durchgeführt werden. Für eine erweiterte Energie-Kalibrierung verwende ich gern einen Thorium Glühstrumpf. Hier interessiert besonders dann die Abbildung einer TI-208 (Thallium-208) Aktivität (2614 keV) aus der Th-232 Zerfallsreihe. So das mit dem Lu2O3, KCl und einem Präparat aus einem natürlichen Thorium-Isotopengemisch vier charakteristische Marken (205keV ; 307keV ; 1460keV ; 2614 keV) zur Verfügung stehen. Häufig wird zu Sonden mit NaJ(Ti) Kristall Szintillator die Funktion oberhalb 2000 keV Photonene nicht mehr vom Hersteller verlässlich garantiert. Deshalb empfehle ich die Kalibrierung der NaJ(Ti) Sonde unterhalb 2000 keV Photonenenergie mittels Lu2O3 Prüfpräparat , sowie K40-Prüfpräparat und soweit zugänglich Cs137-Prüfpräparat.
Diese Kalibrierung kann zunächst in einem ersten Schritt mit hinreichender Genauigkeit so durchgeführt werden, so das ein per Augenschein im Spektrogramm stimmiges Ergebnis aus den Kalibrierpräparaten sichtbar wird. Eine weitere exakte Kalibrierung der ausgewiesenen numerischen Ergebnisse kann dann in einem 2. Schritt durchgeführt (programmiert) werden.

In Europa sind praktisch alle Hauswände mit radioaktivem Müll kontaminiert. Thorium ist mit einem hohen Anteil in dem verwendeten Baumaterial untergemischt. Die Konzentration von Thorium ist dabei oftmals sehr hoch . Ein Gammaspektrometer muss deshalb einen besonderen Schirm besitzen, der den charakteristischen Paek aus Thallium-208 eliminiert. Andernfalls tritt er in jedem gemessenen Spektrum in Erscheinung und kann leicht als eine Abbildung aus Thallium-208 Aktivität aus der zu überprüfenden Materialprobe gehalten werden. Tatsächlich ist es jedoch eine Abbildung der Aktivität von Thallium-208 aus dem radioaktiv belasteten Baumaterial in der Umgebung ausserhalb der Spektrometer Abschirmung. Dies ist besonders dann zu beachten wenn der Gamma-Hintergrund rechnerisch eliminiert wird. Kommt die Energiekalibrierung von Hintergrundspektrum und dem Spektrum aus der Materialprobe nicht exakt zur Deckung dann erscheinen "geisterhafte" Abbildungen aus Thallium-208 im Spektrum. Aus diesem Grunde ist auf eine exakte Energiekalibrierung besondere hohe Sorgfalt zu legen. Vor jedem neuen Messvorgang wird deshalb ein Cäsium-137 Präparat (z.B. einer mit Cs-137 kontaminierten Waldpilzprobe) gemessen. Hierbei wird darauf geachtet das die fwhm-Marke auf möglichst genau 661,6 [keV] fällt. (justieren mit dem Energy trimmer). Ist dies sicher gestellt , wird das CS-137 Kalibrierpräparat entfernt. Die zu überprüfende Materialprobe wird nun in die Messschale gegeben und der eigentliche Messvorgang kann starten.

Bild6 : Beispiel eines Gamma-Impulshöhen-Spektrum . Dargestellt mit Theremino-MCA-Software.

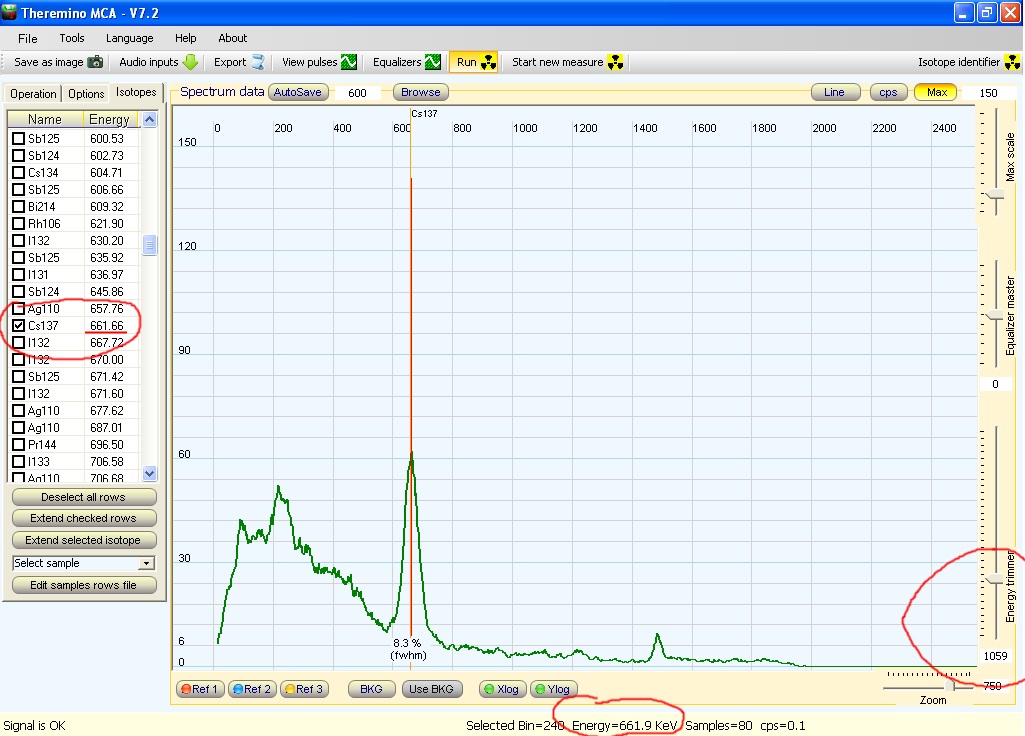

Sorgfältige Energie Trimmung der fwhm-Marke auf CS-137 (661,6 keV) vor jedem neuen Messvorgang

Dazu kann die Option "Gaussian deconvolution" vorübergehend genutzt werden. Diese Option bleibt später während der eigentlichen Messung jedoch deaktiviert.

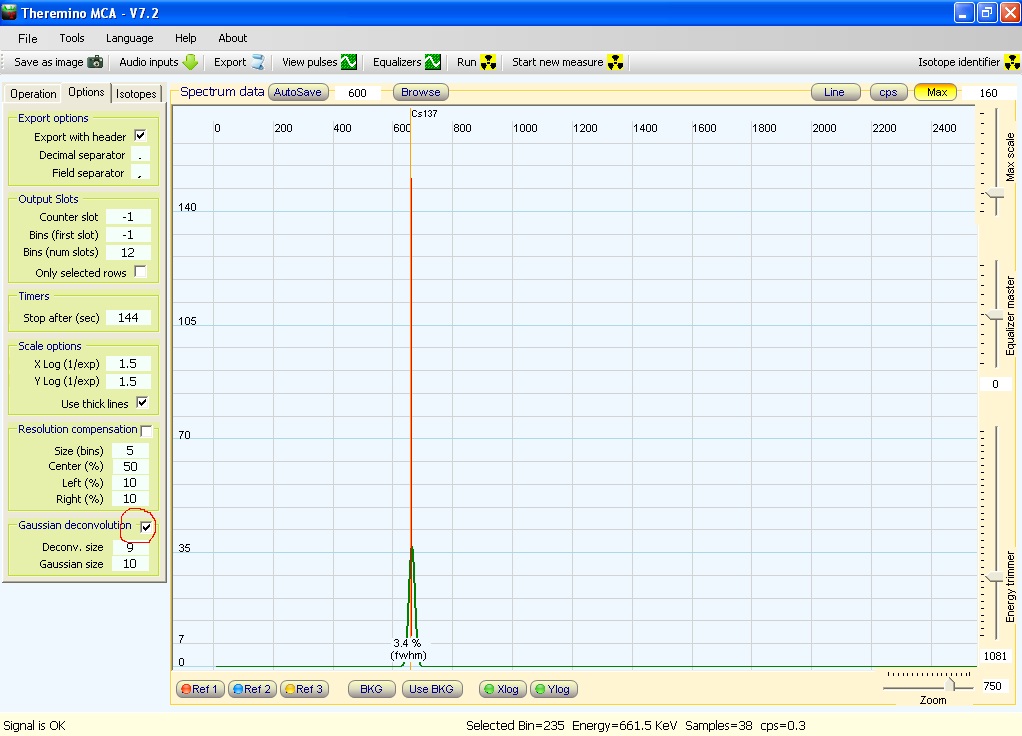

Bild6a : Theremino MCA V7.2 ; Zur Kalibrierung kann vorübergehend "Gaussian deconvolution" aktiviert werden.

Im Zeitraum zwischen Mai 2018 bis Februar 2019 bin ich mit dem Aufbau und mit den Kalibrierungen meines neuen Spektrometers in dieser Ausbaustufe fertig und habe seit einiger Zeit wieder begonnen Messungen auch an Lebensmitteln durchzuführen. Einige der ersten Spektrogramme , die mit diesem Gerät hergestellt wurden, sind im Folgenden dargestellt.

Interpretation und Auswertung.
Die Interpretation der Messergebnisse meiner Spektrogramme erfordert einiges an Erfahrung. Vor mehr als 13 Jahren baute ich mein erstes Gammaspektrometer. Damals sollte mir das Gerät dabei helfen Cs137-Aktivitäten in Stoffproben zu erkennen. Doch mit zunehmender Erfahrung wird es dann auch interessant, Abbildungen aus Aktivitäten anderer Radionuklide im Spektrogramm zu identifizieren. Erste Kandidaten sind für mich hier das K-40 und auch das Thorium. Anwesenheit des Thorium-232 ist an der charakteristischen Abbildung der Aktivität eines dessen Zerfallsprodukte (TI-208 ; 2614 keV) , oft deutlich in den Spektrogrammen erkennbar. Ist TI-208 nachweisbar folgt daraus , das auch dessen Mutternuklid Thorium-232 mit sehr hoher Wahrscheinlichkeit anwesend ist. Neben Thorium ist mit dem sehr gesundheitsschädlichen Radium zu rechnen. Spuren aus Radium-Aktivitäten sind in meinen Spektrogrammen leider nicht sicher identifizierbar. Mit einer speziellen kleinen Radon-Kammer ist auch Radium in Lebensmitteln nachweisbar. (siehe Norm-Stoff Aktivität in Lebensmitteln und Baustoffen)

Abbildung Gamma-Impulshöhen-Spektrum auf
das Gammafluss-Spektrum seit dem Jahr 2018
und Kalibrierung numerischer Ergebnissse mittels K40 Kalibrierpräparat

Die Darstellung meiner Gammafluss-Spektren (Gamma-Spektrogramme) ist in einem ersten Schritt auf beiden Achsen des Koordinatensystems kalibriert, sowohl Energiekalibriert, als auch Effektivitätkalibriert. An der Abzisse (x-Achse) ist die Photonenenergie ablesbar und an der Ordinate (y-Achse) ist ein Wert dafür ablesbar, wie viele Gammaquanten pro Sekunde über eine Hüllfläche (Oberfläche) der Materialprobe in die Umgebung abfliesst. Anstatt nur , wie bisher in der Literatur üblich, die nicht umgerechneten reinen Rohdaten-Zählergebnisse eines Gamma-Impulshöhenspektrums zu zeigen, ist die Ordinate meiner Darstellungen auf die physikalische Messgröße (spez.Gammafluss [1/s/Kg] kalibriert. Um dies zu erreichen, wird auch berücksichtigt, das die Empfindlichkeit der Sensorik (Szintillator und Photomultipier) mit zunehmender Photonenenergie abnimmt. Entsprechend ist die Darstellung sowohl kompensiert, als auch mittels verschiedener Prüfpräparate (Lutetium, Kalium) auf den bekanntem Gammfluss dieser Prüfpräparate kalibriert.

Ein typisches Ergebnis ist die Darstellung des Gammaspektrum von K40 . Das gemessene Kalium-Präparat besteht
aus einer Mischung 123 Gramm Kaliumchlorid und einer weitgehend radioneutralen Füllmasse , 102 Gramm Natriumhydrogencarbonat.
(Prüfpräparat bzw. Kalibrierpräparat)
Diese Gesamt Masse dieses Kalibrierpräparates ist 225 Gramm und hat etwa ein Volumen von 160 ml .
Füllt damit exakt die Messschale meines Spektrometer Gerätes aus.
Es handelt sich also um ein Prüfpräparat das mir als Kalibrpräparat dient und deswegen absichtlich mit einem
bestimmten Radionuklid (K40) kontaminiert wurde.

Dieses Präparat dient mir nun dazu mein Messgerät zu überprüfen auf Kalibrierung auch der numerischen Ergebnisse.
Nachdem die optische Darstellung in einem ersten Schritt hinreichend kalibriert ist, wird eine weitere Kalibrierung
numerisch ausgewiesener Ergebnisse durchgeführt.

Das Präparat1
(Mischung aus 123g Kaliumchlorid + 102g Natriumhydrogencarbonat)

füllt die Messschale meines Gammaspektrometers aus.
Es wird nun das Gammaspektrum von K40 gemessen und dargestellt.
Um ein anschauliches und möglichst mit geringen zufälligen Messfehlern behaftetes Ergebnis zu
erhalten habe ich eine lange Messzeitspanne (ca. 14 h) gewählt .
Im Folgenden möchte ich anschaulich und ein wenig ausführlich einen kleinen Abschnitt in meiner Vorgehensweise
der numerischen Kalibrierung (2. Kalibrierschritt) des Spektrometer Messdaten Auswerte Software erklären.

Dazu folgendes Ergebnis einer Messung mit meinem Spektrometer in Verbindung mit meiner
Messdaten Auswerte Software:

Bild7 : Gammafluss-Spektrum von K40, (Präparat1) gemessen mit sehr langer Messzeitspanne (50000 Sekunden)

Im Folgenden möchte ich die Kalibrierung (2.Kalibrierschritt) von einem numerischen Ergebnis beispielhaft diskutieren.
Es geht mir hier beispielhaft um das im Diagramm gezeigte Messergebnis zum gemessenen Gammafluss 1074 [1/s/kg] in der Zeile (siehe Diagramm im Bild7) :
1340keV - 1580keV K40 : 1074 [1/s/kg] ( 11%) +- 9

1. Es wird vorausgesetzt das dieses Kalibrierpräparat mit einem bestimmten Radionuklid (in diesem Beispiel mit Radionuklid K40) absichtlich zu Prüfzwecken kontaminiert ist .
2. Es wird nicht ausgeschlossen das dieses Kalibrierpräparat möglicherweise auch mit Spuren unbestimmter Radionuklide kontaminiert sein könnte.

Diskussion eines numerischen Ergebnis Bild 7
Es wird die Kontamination mit K40 Radioisotop numerisch signifikant ausgewiesen (siehe Diagramm im Bild7) :
I) 1340keV - 1580keV K40 : 1074 [1/s/kg] ( 11%) +- 9

Innerhalb des Photonenenergie-Fenster 1340 keV bis 1580 keV ist der gemessene spezifische Gammafluss : Y= 1074 [1/s/kg]. +-9 [1/s/kg]
Ausgegeben ist hier der spezifische Messwert 1074 [1/s/kg] der interessierenden Messgröße und dessen
Standardabweichung (zufälliger Messfehler sigma(y) = 9 [1/s/kg] )

Dieses Mess-Ergebnis I) wird nun wie folgt auf die Probe gestellt :
Der Literatur entnehme ich einen 11% Gamma-Anteil aus der K40 Umwandlung.

Der vom Spektrometer Gerät gemessene spezifische Gammafluss-Anteil * aus diesem Prüf-Präparates1 welcher innerhalb des
gewählten Photonenenrgie-Fenster (hier 1340 keV bis 1580 keV , entsprechend Radioisotop K40 ) fällt,...

*(der Einfachheit kann dazu näherungsweise auch das Maximum
des spez. Gammafluss bei 1462 keV
aus dargestellten Diagramm Grafik selbst abgelesen werden)

...rechnet sich nun

wie folgt in die spezifische K40-Aktivität [Bq/kg] um :
A(y,K40)= Y/11%
A(y,K40)=1074 [1/s/kg] / 11%
A(y,K40) = 1074 [1/s/Kg] / (0,11 [1/s/Bq] )
A(y,K40) = 9764 [Bq/Kg]

Der zufällige Messfehler wird ebenfalls entsprechend umgerechnet und angegeben :

sigma(A(y,K40)) = sigma(y) /11%
sigma(A(y,K40)) = 9 [1/s/kg] /11%
sigma(A(y,K40)) = 82 [Bq/Kg]

Ergebnis 1 (spezifische K40-Aktivität ) :
A(y,K40) [Bq/kg] = 9764 [Bq/Kg] +- 82 [Bq/Kg]
==================================
(spezifische K40 Aktivität des Präparates1 gemessen mit dem Spektrometer)

Das mit dem Spektrometer gemessene K40 Aktivität Ergebnis 1 : 9764 [Bq/Kg] +- 82 [Bq/Kg], sollte in Übereinstimmung sein mit
der erwarteten theoretischen Aktivität des Präparats welches 123 Gramm Kaliumchlorid + 102 g Natriumydrogencarbonat enthält.

Das Messergebniss (Ergebnis 1) wird zur Probe mit dem aus theoretischer Beschreibung zu erwartenden Ergebnis2 wie folgt verglichen.

Es rechnet sich zur Probe das aus Theorie Beschreibung erwartete Messergebnis (Ergebnis 2) wie folgt :
Das Präparat hat eine Gesamt-Masse : 225 [g] (123 [g] Kaliumchlorid + 102g Natriumhydrogencarbonat)
Die in das Präparat gegebene 123 [g] Kaliumchlorid beinhalten ein natürliches Kalium-Isotopengemisch.
Für ein nätürliches Kalium-Isotopengemisch wird in der Literatur eine spezifische K40 Aktivität ca. 32[Bq/kg] angegeben.
Die spezifische Aktivität von KCl Salz findet sich ebenfalls in der gängigen Literatur (theoretische Beschreibung) : (ca. 16 [Bq/kg]).

Das Präparat1 enthält 123 g KCl
Folglich rechnet sich eine absolute K40 Aktivität dieses Präparat zu :
a(k40) = 123g *16 [Bq/g]
a(k40) = 1968 [Bq]http://www.chetan.homepage.t-online.de/sonstig/spektren2/thorium.jpg
welche gemeinsam mit zusätzlich 102 [g] Füllmasse das Präparat bilden.
Es sind also in dieses 225g Prüf-Präparat rechnerisch 1968 [Bq] absolute K40-Aktivität gegeben.
Hieraus rechnet sich das erwartete Messergebnis für eine
spezifische K40 Aktivität zu : 1968 [Bq] / 225g *1000 = 8747 [Bq/Kg]
==>
Ergebnis 2 (theoretisch erwartetes Messergebnis)
A(y,K40) [Bq/kg] = 8747 [Bq/Kg]

1. Fazit :
Das tatsächlich gemessene Ergebniss 1 (reale Messwert der interessierenden Messgröße)
weicht in diesem Prüf-Beispiel von der theoretischen Erwartung (Ergebnis 2) ab.

Die interessierende Abweichung ergibt sich aus der Differnz des realen Messergebnis (Ergebnis 1) und dem erwateten Ergebnis aus der Theorie (Ergebnis 2).
Hierbei wird von vielen Literatur Autoren angenommen das ein theoretisch erwartetes Ergebnis fehlerfrei sei (in der Literatur als sog. wahrer Wert bezeichnet) .
Hierzu erlaube ich mir die Anmerkung ,das die Bezeichnung "wahrer Wert " wie in der geängigen Literatur verwendet in diesem Zusammenhang nur missverständlich sein kann.

Diese Begriffsildung "wahrer Wert" möchte ich deshalb in diesem Kontext nicht verwenden.
Die Wahrheit spiegelt schliesslich das reale Messergebnis wieder, während die Theorie lediglich eine
mehr oder weniger genaue Beschreibung dazu liefert.

Entsprechend diesem Gedanken folgt nun :

Abweichung = reales Messergebnis - theoretisch erwartetes Messergebnis
Abweichung = Ergebnis1 - Ergebnis2
Abweichung = (9764 [Bq/Kg] +- 82[Bq/Kg]) - 8747 [Bq/Kg]
Abweichung = 1017 Bq/Kg +. 82 [Bq/Kg]
==>
Die Abweichung ist systematisch und signifikant (nicht zufällig) und deutet in diesem Falle auf einen Kalibrierfehler hin.
(Es wurde schliesslich ein zum Zweck der Kalibrierung speziell hergestelltes K40-Kalibrierpräparat auf die beinhaltete K40-Aktivität gemessen)

2. Fazit :
Die signifikanten Abweichung zwischen Ergebnis aus der Messung und erwartetem Ergebnis aus der Theorie deutet auf einen Kalibrierfehler.
Die Kalibrierung auf K40 Aktivität Messung der Spektrometer Messdaten Auswerte Software ist entsprechend richtig zu stellen.
Dazu wird der in der Software hinterlegte K40-Kalibrierfaktor (entsprechend diesem Rechenbeispiel) mit dem Faktor f2 korrigiert :
f2 = Ergebnis2/Ergebnis1 = 0.9

Weiteres:

Zu Messergebnissen (z.B. Gammafluss- Gesamt, -Cs137, -K40,-Thorium, -Rest) wird die Standardabweichung angegeben.
Die Angabe der Standardabweichung (zufälliger Messfehler) bildet eine Grundlage für Prüfung von Signifikanz.

Signifikante (nicht zufällige) Ergebnisse betreffend bestimmter Radionuklide (z.b. Cs137, K40 usw.) deuten auf Kontamination der Materialprobe mit diesen
bestimmten Radionukliden.

Differenz aus der Summe bestimmter im Gamma-Spektrum erkennbaren und gemessenen Abbildungen aus Aktivitäten bestimmter Radionuklide (K40 ,Cs137, Thorium)
und der Summe aller signifikant gemessenen
Abbildungen über den gesamten gemessenen Spektralbereich
sind in meinen Gammaspektrum Grafik numerisch als sog. Rest ausgewiesen.

Hierbei ist es wichtig das signifikante numerische Ergebnisse aus Abbildungen welche aus Compton - Spektren bestimmter Radionuklide (z.b. K40) stammen ,
aus Mess-Ergebnisssen anderer bestimmter Radionuklide (z.b. cs137) die sich unterhalb der K40-Photonenenergie (1462 keV) befinden , stimmig eliminiert werden.

Ein signifikanter Rest deutet dann auf Kontamination mit unbestimmten Radionukliden.

Ein weiteres K40 Gammaspektrum gemessen mit meinem
SCIONIX HOLLAND 38 B 57 / 1.5 M - E1 -SCF194
Scintillation Detector
zeigt Bild 8.

Die gesamte 160ml Messschale ist nun mit 200 Gramm Kaliumchlorid befüllt. (Präparat2)
Es ist eine kurze Messzeitspanne (500 Sekunden) gewählt .

Kalium Gammaspektrum

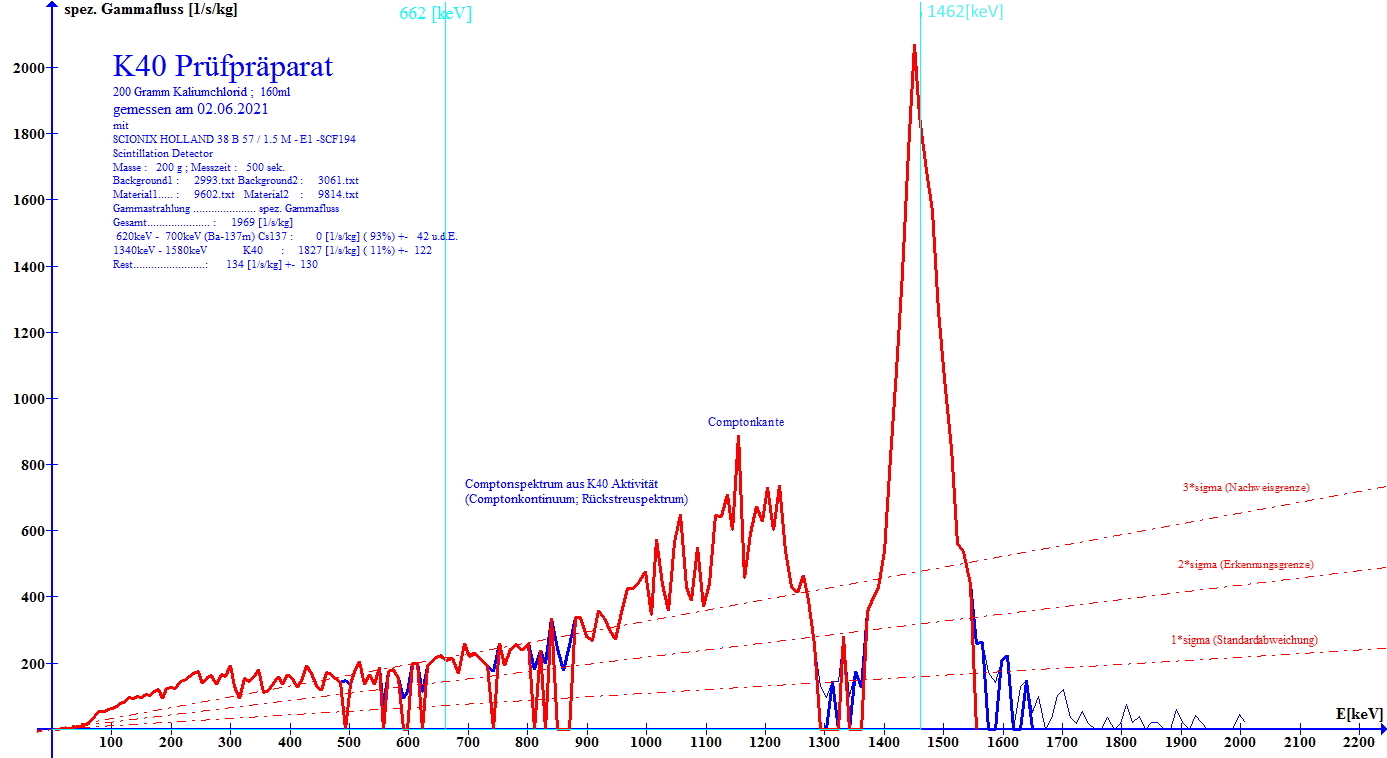

Bild 8 : Gammafluss-Spektrum von K40 (Präpatrat2), gemessen mit kurzer Messzeitspanne (500 Sekunden)

Diskussion eines numerischen Ergebnis Bild 8
Es wird die Kontamination mit K40 Radioisotop numerisch signifikant ausgewiesen :
II) 1340keV - 1580keV K40 : 1827 [1/s/kg] ( 11%) +- 122

Innerhalb des Photonenenergie-Fenster 1340 keV bis 1580 keV ist der gemessene spezifische Gammafluss : Y= 1827 [1/s/kg] ( 11%) +- 122 [1/s/Kg]
Ausgegeben ist hier der spezifische Messwert 1827 [1/s/kg] der interessierenden Messgröße und dessen
Standardabweichung (zufälliger Messfehler sigma(y) = 122 [1/s/kg] )

Der im Vergleich mit Bild7 hier im Bild8 deutlich erhöhte zufällige Messfehler (122 [1/s/kg])
resultiert aus der verkürzten Messzeitspanne.
(50000 Sek. im Bild7 im Vergleich zu nur 500 Sek. im Bild8)

Dieses Mess-Ergebnis II) wird nun wie folgt auf die Probe gestellt :
Der Literatur entnehme ich einen 11% Gamma-Anteil aus der K40 Umwandlung.

Der vom Spektrometer Gerät gemessene Gammafluss-Anteil * aus diesem Prüf-Präparates2 welcher innerhalb des
gewählten Photonenenrgie-Fenster (hier 1340 keV bis 1580 keV , entsprechend Radioisotop K40 fällt,

...rechnet sich nun

wie folgt in eine K40-Aktivität um :
A(y,K40)= Y/11%
A(y,K40)=1827 [1/s/kg] / 11%
A(y,K40) = 1827 [1/s/Kg] / (0,11 [1/s/Bq] )
A(y,K40) = 16609 [Bq/Kg]

Der zufällige Messfehler wird ebenfalls entsprechend umgerechnet und angegeben :

sigma(A(y,K40)) = sigma(y) /11%
sigma(A(y,K40)) = 122 [1/s/kg] /11%
sigma(A(y,K40)) = 1109 [Bq/Kg]

Ergebnis 1 (reales Messergebnis) :
A(y,K40) [Bq/kg] = 16609 [Bq/Kg] +- 1109 [Bq/Kg]
=======================================
(K40 Aktivität des Präparat2 gemessen mit dem Spektrometer)

Das Lutetium Kalibrierpräparat

Bild9: Lutetiuoxid Lu2O3 Pulver als Kalibrierpräparat
zur Kalibrierung nutzbare Gamma-Peaks :
Gammafluss von 5g Lu2O3 Pulver : 2 x 225[1/s] ,
1.) Photonenenergie 205keV ; Gammafluss 225[1/s]
2.) Photonenenergie 307keV ; Gammafluss 225[1/s]

Bild10: Gammafluss-Spektrum von 5g Lutetiuoxid Lu2O3 Pulver als Kalibrierpräparat

Der Thorium Glühstrumpf als Prüf- und Kalibrierpräparat
Infos zum Thorium Glühstrumpf : http://www.chetan.homepage.t-online.de/sonstig/gluehst.htm

Bild12 : Die Th-232 Zerfallsreihe
(Quelle : seilnacht.com/Lexikon/zthorium.gif)

Aktivitäten verschiedener Tochternuklide aus der Th-232 Umwandlung
sind im Gamma-Spektrum als Abbildungen (Gamma-Peaks) gut erkennbar :
1.) Tochternuklid Pb-212 , Photonenenergie : ca. 238 keV
2.) Tochternuklid Ac-228 , Photonenenergie : ca. 338 keV
3.) Tochternuklid Ti-208, Photonenenergie : ca. 583 keV
4.) Tochternuklid Ti-208 , Photonenenergie : ca. 2614 keV

Bild13: Aktivitäten beim Thorium-Zerfall , Ergebnis einer Simulation der spontanen Umwandlung von Thorium

Bild14: Ein alter Thorium Glühstrumpf als Kalibrierpräparat

Zur Kalibrierung nutzbare Gamma-Peaks eines alten Thorium Glühstrumpf :
1.) Tochternuklid Ti-208 , Photonenenergie : ca. 2614 keV ; ca. 4060 Bq/g Th-232,
Thoriumgehalt eines alten Thorium-Glühstrumpf = ca. 350 Milligramm
Ti-208 Gammafluss eines alten Thorium Glühstrumpf : ca. 1000[1/s] ; 99,79% aus ca. 350mg Thorium

Ein handelsüblicher NaJ(Ti) Sintillation Detektor liefert oberhalb 2000keV Photonenenergie kaum
nutzbare Ergebnisse. deshalb nutze ich zur Effektivität Kalibrierung auf Th-232 mit dem Thorium Glühstrumpf gern das Copton Effekt Spektrum
aus Ti-208 Umwandlung im Gammaflussspektrum (Copton Effekt Photonenenergie Bereich 1800keV bis 2000keV)

Bild11: Beispiel Gammafluss-Spektrum von einem alten Thorium-Glühstrumpf

Sind diese aufwändigen Kalibrierungen und anschliessende Messdaten Aufbereitung
soweit stimmig durchgeführt, kann mit dem Messen verschiedener Materialproben begonnen werden.

Numerische Berechnungen der Daten-Aufbereitung,
die im Anschluss auf den grundliegenden physikalischen Messvorgang folgt,
rechnen zwei kleine Programme (GammaSP, Auswert3)
geschrieben
in der Programmiersprache "C".
Als Compiler steht mir ein Turbo-C Compiler zur Verfügung.
Dieser stammt noch aus der "Computer Steinzeit", macht immer noch prima seine Dienste.

Vielen Dank an dieser Stelle an unsere Computer Pioniere
für geniale Turbo-C Compiler Werkzeuge.

Hier gibt es nun auch meine C-Programme zur Messdaten Aufbereitung : (Download)

**********************************************************************************************
Nun im Folgenden das, worum es mir geht!

Hier wird gezeigt
Gammafluss-Spektrogramme von Lebensmitteln (Stichproben).
Ergebnisse mit verschiedensten Materialproben und Lebensmittelproben
gemessen seit dem Jahr 2018 :

Die Linien sind farbig markiert (Hellblau, Dunkelblau, Rot).
Bedeutung der Linien-Farben :
Hellblau : Messwert ist unter der Erkennungsgrenze
Dunkelblau : Messwert ist über der Erkennungsgrenze
Rot : Messwert ist über der Nachweisgrenze

Lutetiumoxid Lu2O3 Pulver

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... Gammafluss
Gesamt .......................................... :      477 [1/s]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium    :        0 [1/s] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :        2 [1/s] (100%)
Rest.............................................. :      475 [1/s]

Kaliumchlorid (Pulver)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt ............................................ :     1830 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium  :        0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium :     1823 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :      24 [1/s/kg] (100%)
Rest................................................... :       0 [1/s/kg]

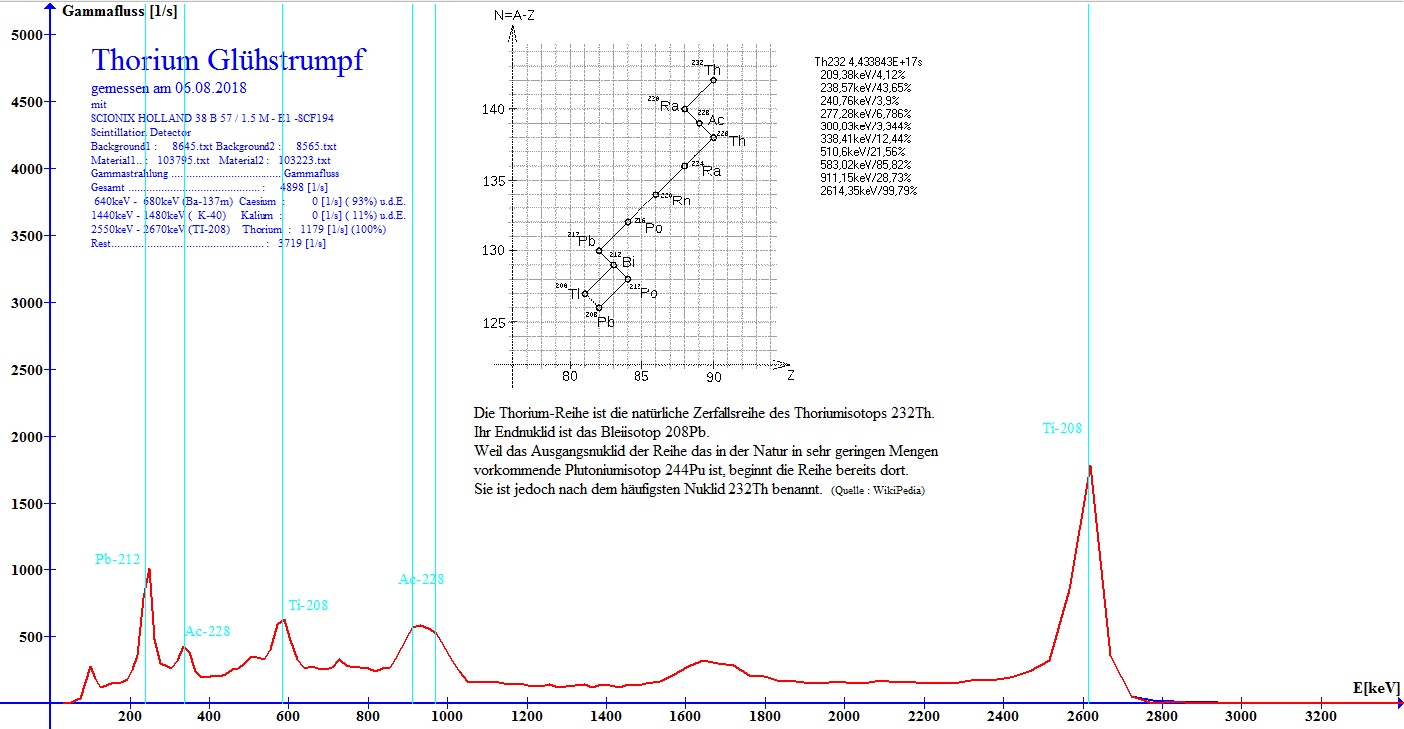

Thorium Glühstrumpf

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... Gammafluss
Gesamt ............................................ :     4898 [1/s]
640keV - 680keV (Ba-137m) Caesium  :        0 [1/s] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium :     0 [1/s] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :   1179 [1/s] (100%)
Rest................................................... : 3719 [1/s]

Löschfunkenstrecke

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... Gammafluss
Gesamt .......................................... :     1161 [1/s]
640keV - 680keV (Ba-137m) Caesium :      846 [1/s] ( 93%)
1440keV - 1480keV (K-40)    Kalium :      2 [1/s] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :    12 [1/s] (100%)
Rest............................................... :       301 [1/s]

Uranglas ; Masse ca. 12 Gramm (Glas)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... Gammafluss
Gesamt............................................. :   74 [1/s]
640keV - 680keV (Ba-137m) Caesium :     0 [1/s] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium    :   8 [1/s] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :    10 [1/s] (100%)
Rest................................................ :   56 [1/s]

Radium Uhrzeiger ; Masse : ca. 1 g (Uhrzeiger)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... Gammafluss
Gesamt ............................................ :     1684 [1/s]
640keV - 680keV (Ba-137m) Caesium  :     n.a. [1/s] ( 93%)
1440keV - 1480keV ( K-40) Kalium :       n.a. [1/s] ( 11%)
2550keV - 2670keV (TI-208) Thorium :     n.a. [1/s] (100%)
Rest................................................... : n.a. [1/s]

Heilerde

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt.............................................. :    527 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :     0 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40)   Kalium :    67 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium : 65 [1/s/kg] (100%)
Rest...................................................: 395 [1/s/kg]

Reis

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spez. Gammafluss
Gesamt.......................................... :      231 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        2 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40)      Kalium :        0 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       16 [1/s/kg] (100%)
Rest............................................... :      213 [1/s/kg]

Teeblätter aus China (getrocknet)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung .................................... spez. Gammafluss
Gesamt........................................... :      237 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium .. :        9 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       67 [1/s/kg] (100%)
Rest............................................... :      161 [1/s/kg]

Waldpilze (Trompetenpfifferlinge getrocknet )

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt............................................ :     6997 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :   5235 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40) Kalium :     72 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :    212 [1/s/kg] (100%)
Rest.................................................:   1478 [1/s/kg]

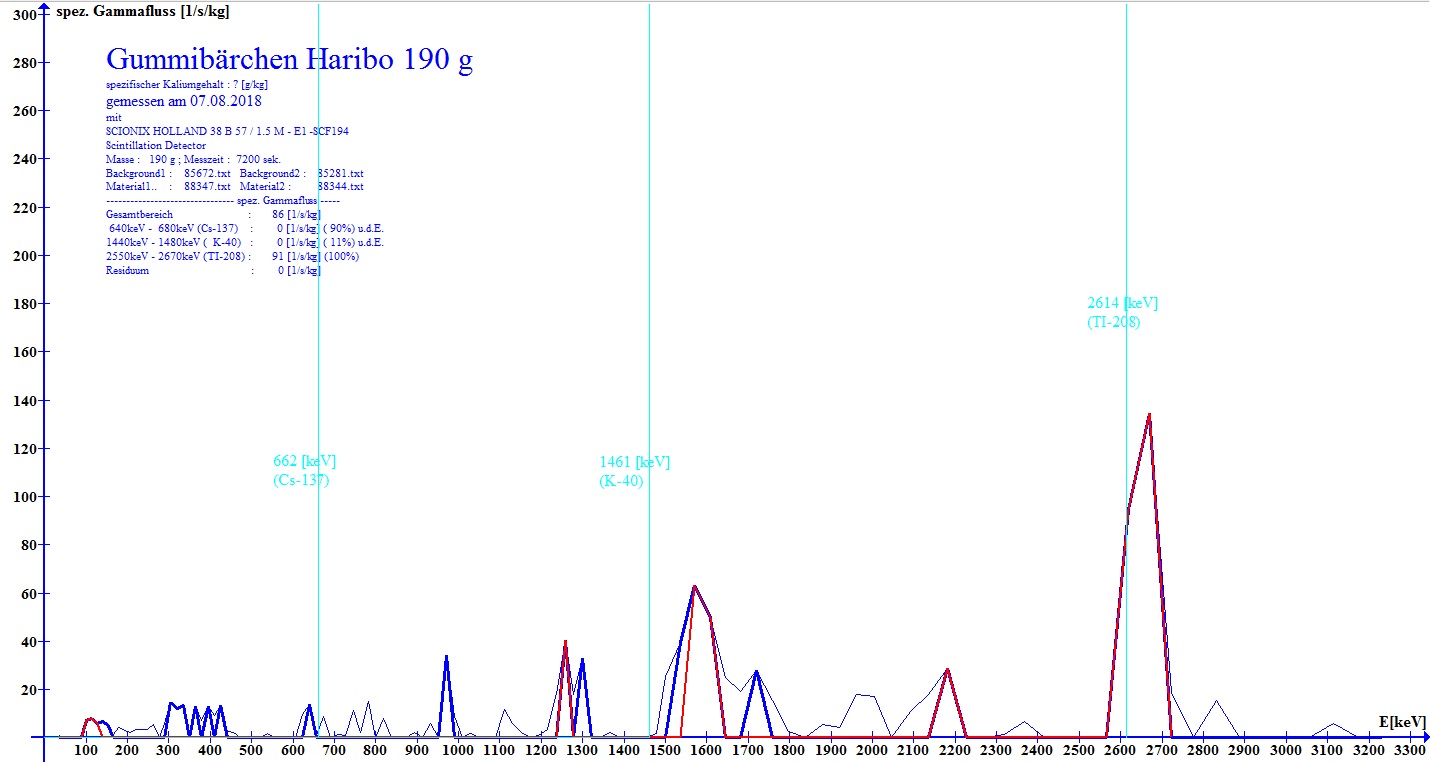

Gummibärchen

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt....................................    :    86 [1/s/kg]
640keV - 680keV (Ba--137m) Caesium :     0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)       Kalium :      0 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :    91 [1/s/kg] (100%)
Rest................................................. :      0 [1/s/kg]

Bohnenkaffee (gemahlen)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt...........................................:     182 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :       0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40)    Kalium :      49 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :   30 [1/s/kg] (100%)
Rest.............................................. :      103 [1/s/kg]

Camu Camu Pulver

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt............................................. :   100 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :      0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium    :    11 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :    10 [1/s/kg] (100%)
Rest................................................ :    80 [1/s/kg]

Weizengras Pulver

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung .................................... spez. Gammafluss
Gesamt.......................................... :      243 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium :       96 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :       90 [1/s/kg] (100%)
Rest............................................... :       57 [1/s/kg]

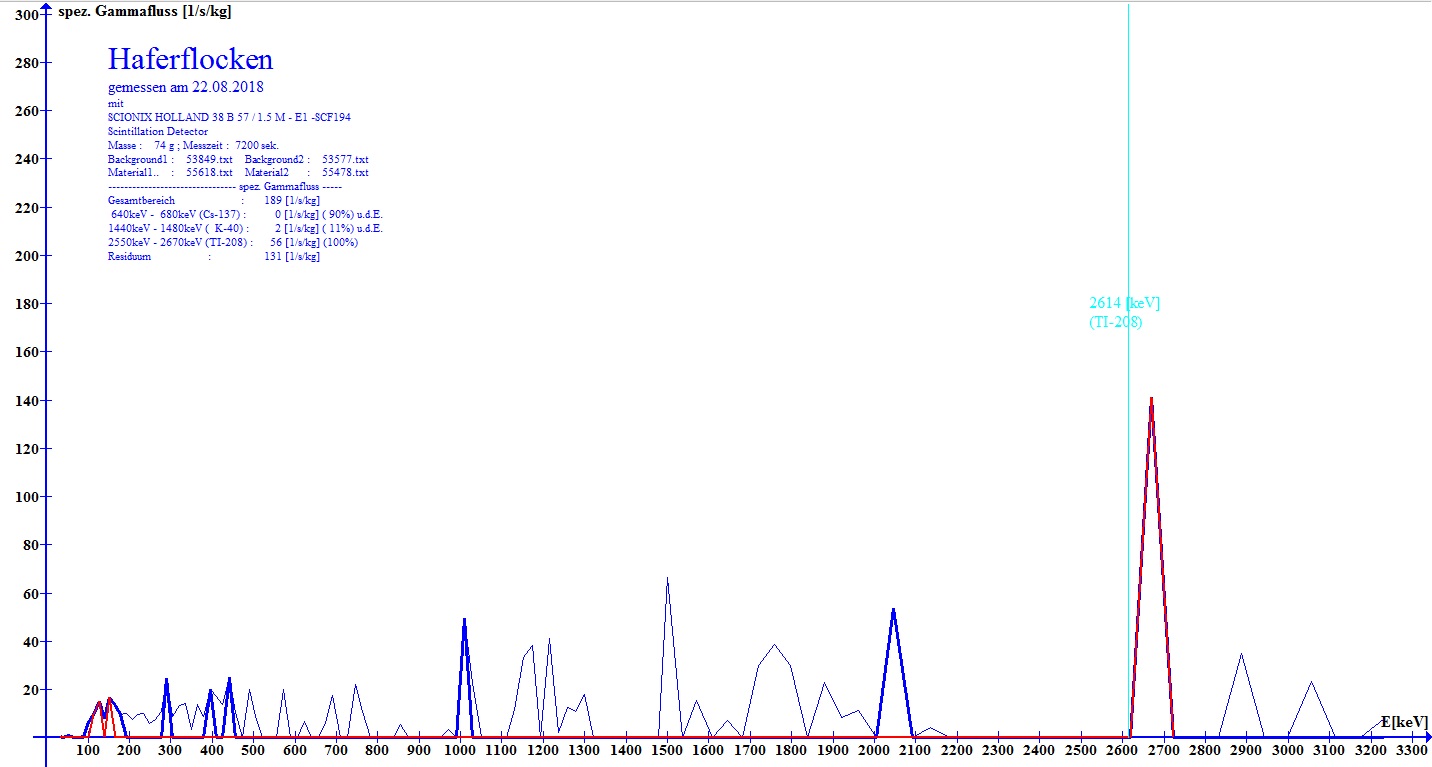

Haferflocken

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt............................................ : 189 [1/s/kg]
640keV - 680keV (Ba--137m) Caesium:     0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40)    Kalium :     2 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium : 56 [1/s/kg] (100%)
Rest................................................ : 131 [1/s/kg] ]

Kakaopulver

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................... spez. Gammafluss
Gesamt............................................... :   154 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :    0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium    :    0 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium    :     22 [1/s/kg] (100%) u.d.E.
Rest.................................................. :    132 [1/s/kg]

INCAROM

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt.............................................. :     250 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :    0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium :      7 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :     55 [1/s/kg] (100%)
Rest...............................................    :     188 [1/s/k

Dinkel Flocken

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt............................................. :     113 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium    :        2 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208)   Thorium :     132 [1/s/kg] (100%)
Rest................................................   :        0 [1/s/kg]

Beinwell Wurzeln (getrocknet)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt........................................... :      250 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV ( K-40) Kalium :      110 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        7 [1/s/kg] (100%) u.d.E.
Rest................................................ :      134 [1/s/kg]

Meersalz

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung .................................... spez. Gammafluss
Gesamt........................................... :       43 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium    :        7 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       29 [1/s/kg] (100%)
Rest................................................ :        7 [1/s/kg]

Kaffeebohnen

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spez. Gammafluss
Gesamt........................................... :      152 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :       11 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40)    Kalium :       55 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        5 [1/s/kg] (100%)
Rest............................................... :       81 [1/s/kg]

frische Waldpilze (gesammelt am Ufer der Isar)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung .................................... spez. Gammafluss
Gesamt.......................................... :       46 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :     <5 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium :       26 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       20 [1/s/kg] (100%)
Rest................................................ :        0 [1/s/kg]

Speisekartoffeln

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt............................................ :       59 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :       10 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40)    Kalium .. :        7 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       39 [1/s/kg] (100%)
Rest................................................. :       3 [1/s/kg]

Hähnchenbrustfilet

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt.................:::::::::::::::::::::.... :       58 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium:: :        0 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       27 [1/s/kg] (100%)
Rest................:::::::::::::::::::::::::....... :       31 [1/s/kg]

Kaffee aus Äthiopien

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt........................................... :      159 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :       33 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40)    Kalium ..:       17 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       18 [1/s/kg] (100%)
Rest................................................ :       91 [1/s/kg]

Zwei Hühnereier

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt........................................... :       50 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium.. :   <11 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium.. :       25 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       25 [1/s/kg] (100%)
Rest................................................ :        0 [1/s/kg]

Speisezwiebeln

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ..................................... spez. Gammafluss
Gesamt.......................................... :      134 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium. :   <12 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium. :       52 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :       82 [1/s/kg] (100%)
Rest............................................... :        0 [1/s/kg]

Honig aus dem Ort Kisteni Weißrussland

Ergebnisse gemessen mit Scintillation Detector (Messzeit : 12 Min.)
Gammastrahlung ..................................... spez. Gammafluss
Gesamt............................................. :      237 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium. :      201 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40)    Kalium.... :        8 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium.. :       28 [1/s/kg] (100%) u.d.E.
Rest.................................................. :        0 [1/s/kg]

Honig aus dem Ort Kisteni Weißrussland

Ergebnisse gemessen mit Scintillation Detector (Messzeit : 2 Stunden)
Gammastrahlung ................................. spez. Gammafluss
Gesamt............................................ :      218 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :      200 [1/s/kg] ( 93%)
1440keV - 1480keV (K-40)    Kalium :       0 [1/s/kg] ( 11%)    u.d.E.
2550keV - 2670keV (TI-208) Thorium :    17 [1/s/kg] (100%) u.d.E.
Rest................................................ :       0 [1/s/kg]

Schokolade

Sonnenblumenöl

Peperoni

Sojasauce

Melkfett mit Ringelblume

Butter

Steak Fleisch

Ei ohne Schale

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt........................................... :       56 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :   < 12 [1/s/kg] ( 93%)    u.d.E.
1440keV - 1480keV (K-40)    Kalium :    20 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :        1 [1/s/kg] (100%) u.d.E.
Rest............................................... :       35 [1/s/kg]
____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 96 +- 30 )  [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität : 0 [Bq/kg] u.d.E.

gemahlener Bohnenkaffee

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt.......................................... :      106 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :   < 40 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium :        96 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest............................................... :        0 [1/s/kg]
____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 481 +- 45 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 0,16 [Bq/Kg]

Kaffee aus Äthiopien

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt........................................... :      143 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :    < 26 [1/s/kg] ( 93%) u.d.E.
1440keV - 1480keV (K-40)    Kalium :       85 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest............................................... :       52 [1/s/kg]
____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 1083 +- 81 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: <0,08 [Bq/Kg] u.d.E.

Haferflocken

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt............................................ :       67 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       15 [1/s/kg] ( 11%)    u.d.E.
2550keV - 2670keV (TI-208) Thorium :       11 [1/s/kg] (100%)
Rest............................................... :       42 [1/s/kg] ____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b :    A(by,K40) = ( 88 +- 40 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 0,12 [Bq/Kg]

Fugenmörtel PCI Nanofug

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt........................................... :       78 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       13 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       13 [1/s/kg] (100%)
Rest............................................... :       51 [1/s/kg]
____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b :   A(by,K40) = ( 129 +- 30 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 0,26 [Bq/Kg]

Haferflocken Tierfutter

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt........................................... :       74 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       30 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :        7 [1/s/kg] (100%) u.d.E.
Rest............................................... :       36 [1/s/kg]
____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 173 +- 42 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität : 0,24 [Bq/Kg]

Waldhonig
echter Imker Schleuderhonig aus dem Ort Reichertshofen/Deutschland

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt........................................... :       51 [1/s/kg]
640keV - 680keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%)    u.d.E.
1340keV - 1580keV (K-40)    Kalium :      5 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :       11 [1/s/kg] (100%)
Rest............................................... :       36 [1/s/kg] ____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40)] = ( 50 +- 22 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 0 [Bq/Kg] u.d.E.

Hühnerei (aus Biobetrieb)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt........................................... :       44 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        3 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       14 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :        1 [1/s/kg] (100%) u.d.E.
Rest............................................... :       26 [1/s/kg] ____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b :   A(by,K40) = 0 [Bq/kg] u.d.E.
b) gemessen in der Radonkammer Ra-226 Aktivität : n.a.

beaphar Kalzium forte Aufbaukalk

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt..................... :      100 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        3 [1/s/kg] ( 93%) +-    6 u.d.E.
1340keV - 1580keV (K-40)    Kalium :       13 [1/s/kg] ( 11%) +-   13 u.d.E.
2550keV - 2670keV (TI-208) Thorium :        5 [1/s/kg] (100%) +-    4 u.d.E.
Rest........................:       79 [1/s/kg] +-   14
____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b: A(by,K40) = ( 871 +- 46 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität :  0,24 [Bq/Kg]

Kaffee-Ersatzextrakt mit 50% Bohnenkaffee

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt..................... :      141 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :      106 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest........................:       35 [1/s/kg] +-   53
  ____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 833 +-60 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 0 [Bq/kg] u.d.E.

Kaffeebohnen aus Äthiopien

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt..................... :       79 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       59 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest........................:       20 [1/s/kg] +-   30
  ____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 490 +-75 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität : n.a.

Kurkuma (Gewürz)

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt..................... :      121 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :      121 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest........................:        0 [1/s/kg] +-   19
  ____________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 1094 +-110 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität : n.a.

Löskaffeepulver

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt..................... :      106 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        2 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       90 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        3 [1/s/kg] (100%) u.d.E.
Rest........................:       11 [1/s/kg] +-   19
  __________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 865 +-60 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a..

Kaffee-Ersatzextrakt mit 50% Bohnenkaffee

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spez. Gammafluss
Gesamt..................... :       95 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       75 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :       12 [1/s/kg] (100%) u.d.E.
Rest........................:        8 [1/s/kg] +-   25
  __________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 800 +-30 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 0,1 [Bq/kg] .

Waldpilze frisch gesammelt am Isarufer bei Grünwald

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung .................................... spez. Gammafluss
Gesamt................... :       81 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :     28 [1/s/kg] ( 93%)
1340keV - 1580keV (K-40)    Kalium    :     10 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium:       22 [1/s/kg] (100%) u.d.E.
Rest........................:       21 [1/s/kg] +-   20
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 130 +-60 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Bad Ischler Kristallsalz

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung .................................... spez. Gammafluss
Gesamt..................... :       66 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        5 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       43 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest........................:       18 [1/s/kg] +-   48
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = ( 44 +-18 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 190 [mBq/kg]

Teemischung Moschus-Schafgabe 80%; Alpenrosen 20%

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ....................................... spez. Gammafluss
Gesamt..................... :      201 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        9 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)    Kalium :       75 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest........................:      117 [1/s/kg] +-   34
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMM04 : A(by,K40) = ( 628 +-28 ) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 21000 [mBq/kg]

Waldpilze frisch gesammelt am Isarufer bei Grünwald

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ....................................... spez. Gammafluss
Gesamt..................... :      644 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :      605 [1/s/kg] ( 93%)
1340keV - 1580keV (K-40)    Kalium :       10 [1/s/kg] ( 11%) u.d.E.
2550keV - 2670keV (TI-208) Thorium :        0 [1/s/kg] (100%) u.d.E.
Rest........................:       28 [1/s/kg] +-   14
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,cs137) = (888 +- 63) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: u.d.E.

Holzasche

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ....................................... spez. Gammafluss
Gesamt..................... :      463 [1/s/kg]
620keV - 700keV (Ba-137m) Caesium :        0 [1/s/kg] ( 93%) u.d.E..
1340keV - 1580keV (K-40)    Kalium :      296 [1/s/kg] ( 11%)
2550keV - 2670keV (TI-208) Thorium :       48 [1/s/kg] (100%) u.d.E.
Rest........................:      118 [1/s/kg] +-   31
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMM04 : A(by,K40) = (3435 +- 75) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 370 [mBq/kg]

Indische Flohsamenschalen

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................. spezifischer Gammafluss
Gesamt..................... :       72 [1/s/kg]
620keV - 700keV (Ba-137m)  Cs137 :     0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV    K40    :       33 [1/s/kg] ( 11%)
Rest........................:       39 [1/s/kg] +-   13
Kaliumgehalt (chemisch) : 11,34 [g/kg]
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = (314 +- 53) [Bq/kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Qualitäts- Weizenmehl

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spezifischer Gammafluss
Gesamt..................... :      123 [1/s/kg]
620keV - 700keV (Ba-137m)   Cs137 :     6 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV ) K40   :   31 [1/s/kg] ( 11%) u.d.E.
Rest........................:       86 [1/s/kg] +-   41
Kaliumgehalt (chemisch) : 1,6 [g/kg]
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = n.a.
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Sonnenblumenhonig

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spezifischer Gammafluss
Gesamt..................... :       17 [1/s/kg]
620keV - 700keV (Ba-137m) Cs137 :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV (K-40)      K40 :        0 [1/s/kg] ( 11%) u.d.E.
Rest........................:       16 [1/s/kg] +-    5
Kaliumgehalt (chemisch) : n.a.
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = (7 +- 15) [Bq/Kg] u.d.E.
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Bentonit

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spezifischer Gammafluss
Gesamt......................................... : 252 [1/s/kg]

Kaliumgehalt (chemisch) : n.a.

__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = (455 +-24) [Bq/Kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: 17 [Bq/kg]

K40 Prüfpräparat

123 g Kaliumchlorid + 102g Natriumhydrogencarbonat
Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spezifischer Gammafluss
Gesamt..................... :     1071 [1/s/kg]
620keV - 700keV (Ba-137m) Cs137 :        0 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV                 K40 :      967 [1/s/kg] ( 11%)
Rest........................:      103 [1/s/kg] +-    9
Kaliumgehalt (chemisch) : ca. 61.5g.
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = 9900 [Bq/Kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Grüner Tee aus chinesische Provinz

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spezifischer Gammafluss
Gesamt..................... :      241 [1/s/kg]
620keV - 700keV (Ba-137m) Cs137 :        1 [1/s/kg] ( 93%) u.d.E.
1340keV - 1580keV          K40 :       82 [1/s/kg] ( 11%)
Rest........................:      158 [1/s/kg] +-   28
Kaliumgehalt : 17 [g/kg]
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = (455 +-25) [Bq/Kg]
b) gemessen in der Radonkammer Ra-226 Aktivität: (2,8 +- 0,4) [Bq/Kg]

Waldpilzprobe aus dem Jahr 2008

Ergebnisse gemessen mit Scintillation Detector
Gammastrahlung ................................... spezifischer Gammafluss
Gesamt..................... :     4599 [1/s/kg]
620keV - 700keV (Ba-137m) Cs137 :     4262 [1/s/kg] ( 93%)
1340keV - 1580keV                   K40 :       u.d.E.
Rest...............................................:        u.d.E.

__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMMSi8b : A(by,K40) = n.a.
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Bohrkernmaterial Helming-Köstendorf 09.07.2021

Ergebnisse gemessen mit Scintillation Detector

Energiefbereich........Bezeichnung ... spez. Gammafluss....(1/A(y))
Gesamt......   355 [1/s/kg]    (unbestimmt)
620keV - 700keV Cs137          22 [1/s/kg] ( 93%)
1340keV - 1580keV        K40         101 [1/s/kg]    ( 11%)
Rest ....:     232 [1/s/kg]    (unbestimmt)
Kaliumgehalt........(chemisch).............:    unbestimmt
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMM04 : A(by,K40)/[Bq/kg] = 1200 **.
b) gemessen in der Radonkammer Ra-226 Aktivität: 7,1 [Bq/kg] **

Bohrschlamm Helming-Köstendorf 09.07.2021

Ergebnisse gemessen mit Scintillation Detector

Energiebereich...........Bezeichnung........ spez. Gammafluss.. ..(1/A(y))
50keV -2000Kev    Gesamt...............     193 [1/s/kg] signf.  unbestimmt
620keV - 700keV    Cs137..           0 [1/s/kg] u.d.E.( 93%)
1340keV - 1580keV     K40    60 [1/s/kg] signf. ( 11%)
Rest ..: 134 [1/s/kg] signf , unbestimmt
Kaliumgehalt..(chemisch).......................: unbestimmt
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMM04 : A(by,K40) = 329 [Bq/Kg] signf. **
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Bohrschlamm Helming-Köstendorf 15.07.2021

Ergebnisse gemessen mit Scintillation Detector

Energiefbereich    Bezeichnung    spez. Gammafluss..    (1/A(y))
50keV -2000Kev      Gesamt 183 [1/s/kg] signf .    unbestimmt
620keV - 700keV        Cs137    15 [1/s/kg] u,d,E,    ( 93%)
1340keV - 1580keV       K40            51 [1/s/kg] signf.    ( 11%)
  Res     116 [1/s/kg] signf      unbestimmt
Kaliumgehalt (chemisch) : unbestimmt
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMM04 : A(by,K40) = 329 [Bq/Kg] signf. **
b) gemessen in der Radonkammer Ra-226 Aktivität: n.a.

Bohrkernmaterial Helming-Köstendorf 15.07.2021

Ergebnisse gemessen mit Scintillation Detector

Nr.   Energiebereich Bezeichnung   Gammafluss Signifikanz       1/A(y)
1. 50[keV] - 2000[keV]     Gesamt      160 [1/s/kg]    signf.      unbestimmt
2. 630[keV] - 690[keV]     Cs-137         10 [1/s/kg]    signf.           93%
3.1430[keV] - 1490[keV] K-40   85 [1/s/kg]    signf.          11%
4.1800[keV] - 2000[keV]   Th-232       47 [1/s/kg]    signf.        100%
5. Gesamt ohne 2.,3.u.4.      Rest     16 [1/s/kg]    u.d.E      unbestimmt
spezifischer Kaliumgehalt (chemisch): unbestimmt
__________________________________________________________
Weitere Ergebnisse gemessen mit Geigerzähler und Radonkammer
a) gemessen mit YBMM04 : A(by,K40)= 1200 [Bq/kg] signf. **.
b) gemessen in der Radonkammer Ra-226 Aktivität: 7,1 [Bq/kg] signf. **

Waldpilzprobe (Nähe Grünwald am Isar Ufer) 31.07.2021

Ergebnisse Nr. 1.,2.,3.,4. gemessen mit Scintillation Detector

Nr.   Energiebereich   Bezeichnung   spez. Gammafluss (1/A(y))
1 50keV -   2000keV    Gesamt           58 [1/s/kg] signf.   unbestimmt
2. 620keV - 700keV       Cs137            17 [1/s/kg] signf.    ( 93%)
3. 1340keV - 1580keV       K40               11 [1/s/kg] u.d.E. ( 11%)
4. Gesamt ohne 2.u.3.      Rest              30 [1/s/kg] u.d.E. unbestimmt

spezifischer Kaliumgehalt (chemisch): n.a.
Aktivität gemessen mit a) Geigerzähler b) Radonkammer
a) Aktivität Beta+Gamma, Kalibrierung K40; A(by,K40) : 80 [Bq/kg] sf
b) Aktivität Alpha, Kalibrierung Ra226       ; A(a,Ra226) : n.a.

Bio Buillon Gemüse 02.08.2021

Ergebnisse Nr. 1.,2.,3.,4. gemessen mit Scintillation Detector

Nr.   Energiebereich      Bezeichnung   spez. Gammafluss      (1/A(y))
1.    50keV - 2000keV       Gesamt       41 [1/s/kg] signf.   unbestimmt
2.   620keV - 700keV        Cs137        2 [1/s/kg] u.d.E.     ( 93%)
3. 1340keV - 1580keV        K40          15 [1/s/kg] u.d.E.     ( 11%)
4. Gesamt ohne 2.u.3.    Rest             24 [1/s/kg] u.d.E.   unbestimmt

spezifischer Kaliumgehalt (chemisch) : n.a.
Aktivität gemessen mit a) Geigerzähler b) Radonkammer
a) Aktivität Beta+Gamma, Kalibrierung K40 ; A(by,K40) : n.a.
b) Aktivität Alpha, Kalibrierung Radium226 ; A(a,Ra226) : n.a.

Wildvogelfutter 23.01.2022

Ergebnisse Nr. 1.,2.,3.,4.,5. gemessen mit Scintillation Detector

Nr.   Energiebereich      Bezeichnung   spez. Gammafluss      (1/A(y))
1.)   50[keV] - 2000[keV]    Gesamt       145 [1/s/kg] u.d.E. unbestimmt
2.) 630[keV] - 690[keV]    Cs137       0 [1/s/kg] u.d.E. 93%
3.) 1430[keV] - 1490[keV]   K40       18 [1/s/kg] u.d.E. 11%
4.) 1800[keV] - 2000[keV]   Thorium      126 [1/s/kg] signf. 100%
5.) Gesamt ohne 2.,3.u.4.    Rest         0 [1/s/kg] u.d.E. unbestimmt
spezifischer Kaliumgehalt (chemisch) : 6 [g/kg]
Aktivität gemessen mit a) Geigerzähler b) Radonkammer
a) Aktivität Beta+Gamma, Kalibrierung K40 ; A(by,K40) :    250 [Bq/kg]
b) Aktivität Alpha, Kalibrierung Radium226 ; A(a,Ra226): < 0.2 [Bq/Kg]

(Zeichenerklärung : n.a. : nicht angegeben ; u.d.N : unterhalb der Nachweisgrenze ; < : unterhalb der Bestimmungsgrenze; u.d.E. : unterhalb der Erkennungsgrenze ; spez. : spezifisch ;
A_w : Aktivität unbestimmter Radionuklide (geschätzt); * ohne 1400-1520 ; Real Time : "normale Zeit" ; Live Time : berücksichtigt die Totzeit der Elektronik ;
** : gemessen Dr. Ludwig Knabl/Österreich ; Rest : Gammafluss unbestimmte Radionuklide ; A(by,K40) : Aktivität-Beta-Gamma-Strahlung-Kalibrierung-K40 );
A(a,Ra226) : Aktivität-Alpha-Strahlung-Kalibrierung-Radium226 ; 1/A(y) : Anteil Gamma Strahlung im Zerfall des bestimmten Radionuklid ; signf. : signifikant

Weitere Erklärungen und Markierungen
Gammafluss : gemessene Gammastrahlung die pro Sekunde über die Oberfläche der Materialprobe in die Umgebung fliesst
spez. Gammafluss : Gammastrahlung die über eine Oberfläche von einem Kilogramm der Materialprobe in die Umgebung fliesst
Bq : mittlere Anzahl der Atomkerne, die pro Sekunde radioaktiv zerfallen
Markierungen
Hellblauer Punkt : chemisch bestimmter Kaliumgehalt
Hellblaue senkrechte Linie : Radionuklid, in der Nähe einer Anhäufung von Ereignissen (Gamma-Peak , Abbildung)

Alle auf dieser Seite dargestellten Spektrogramme sind gemessen mit meinem Gamma-Spektrometer mit SCIONIX HOLLAND 38 B 57 / 1.5 M - E1 -SCF194
Scintillation Detector (Scionix - NaJ(Tl)-Detektor;) so wie der Aufbau des Gerätes hier beschrieben ist.
Datenaufbereitung mittels YB-MINI-MONITOR-Software (C) 2018 Chetan Reinhard
Es wird darauf hingewiesen, dass es sich infolge der wenig präzisen Art der Messung nur um orientierende Ergebnisse handeln kann.
Exakte Aussagen , vor allem über das Überschreiten von festgelegten Grenzwerten, können nur durch geschulte Messtechniker im Labor erhalten werden.

Vergleiche auch mit :
Radioaktivität in Lebensmitteln

NORM-Stoff Aktivität messen in Lebensmitteln und Baustoffen

Fortsetzung folgt....

<--- Seite zurück

nächste Seite -->
